遮水シート工事
⑴現場の条件に適し、物性基準をクリアしたシート・マットの選定
⑵有資格者による作業基準に基づいた施工
⑶種々の検査を含む厳しい施工管理
以上の点を確実に行うことで、信頼のできる処分場を作ります。
<遮水シート施工状況>
![免震・耐震・制震技術](img/kasouhogomattotentyoujyuokyou-1.jpg)

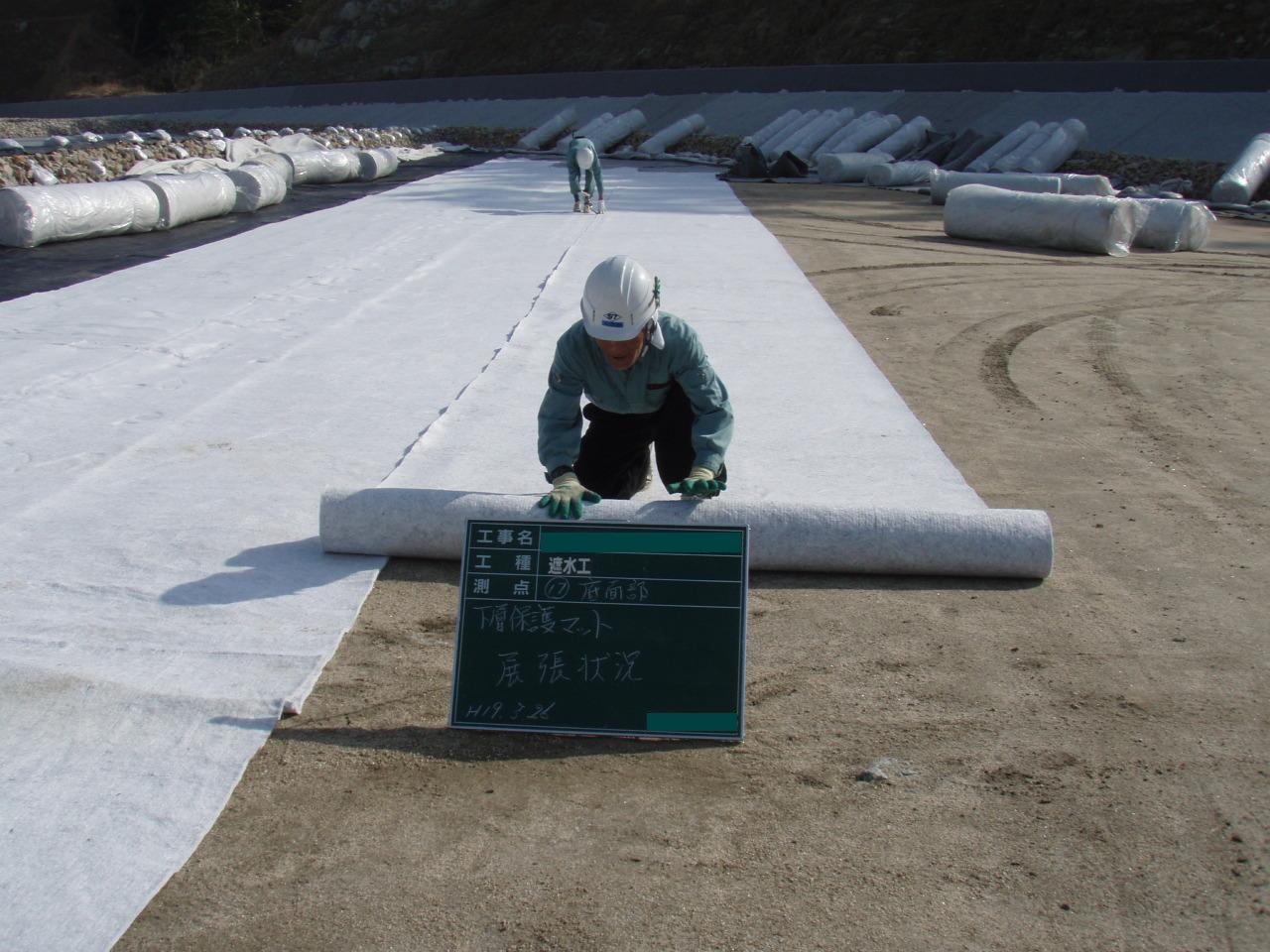

下層保護マット展張状況
(下地状況を確認し、敷設します)
![耐震補強技術](img/hogomattokasanejyoukyou1.jpg)
下層保護マット重ね状況
![○○○技術](img/hogomatto.jpg)

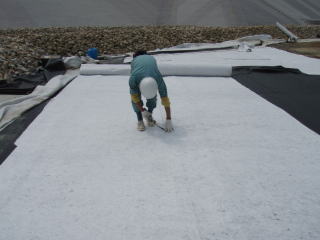

下層保護マット融着状況
![○○○技術](img/si-totenntyou2-1.jpg)

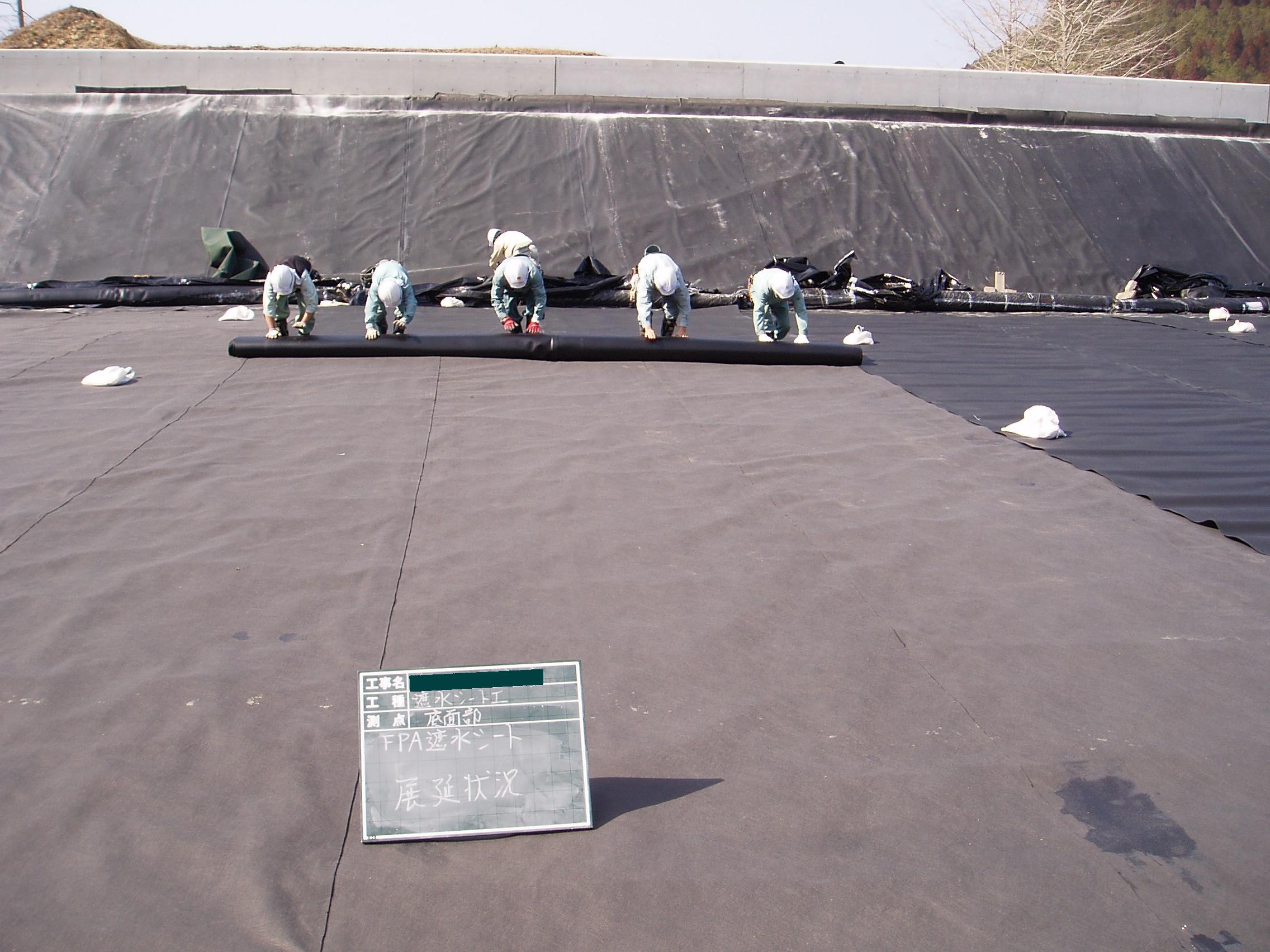

シート敷設
![○○○技術](img/si-totenntyou3-1.jpg)

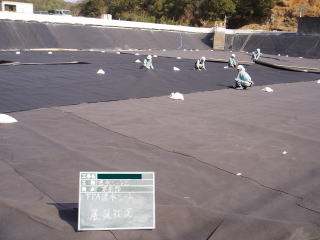

シート敷設
遮水シート敷設状況(工場で広幅加工されたシートを敷設しています)
![○○○技術](img/syasuisi-tokasanejyoukyou-1.jpg)

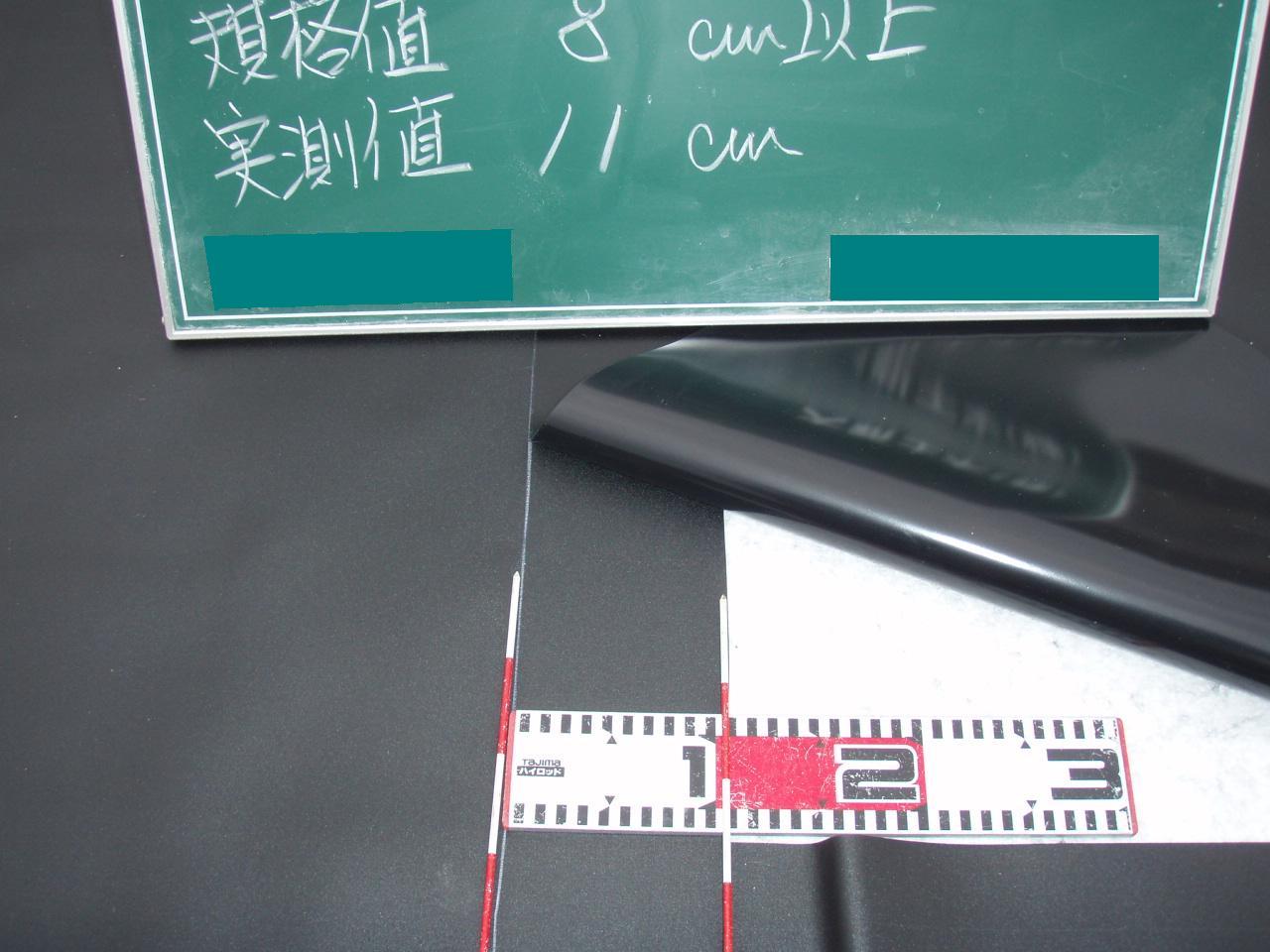

遮水シート重ね状況
![○○○技術](img/syasuisi-toyuutyakujyoukyou-1.jpg)

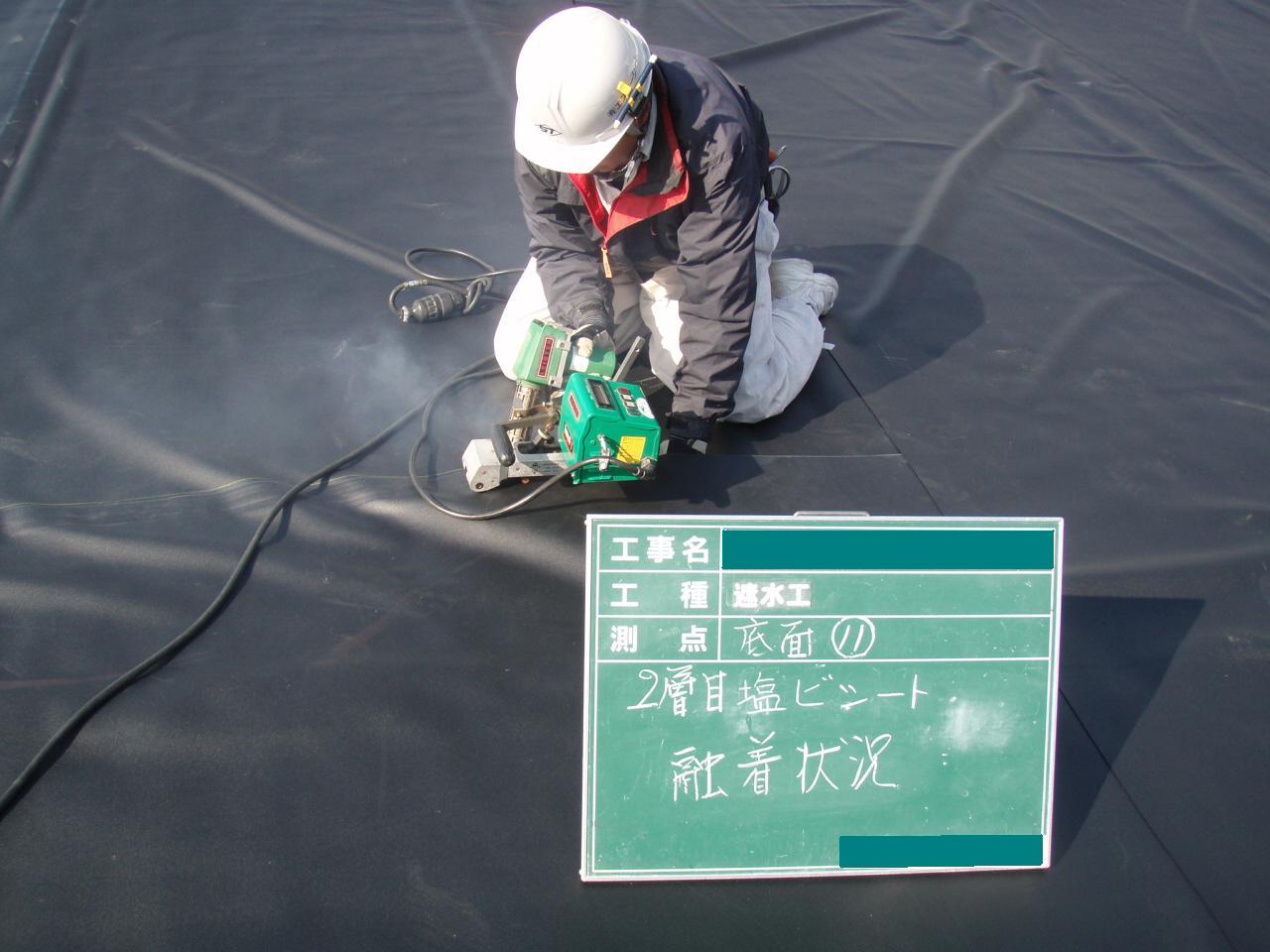

遮水シート融着状況
(シートの接合面を加熱融着し、圧着させ一体化接合します)

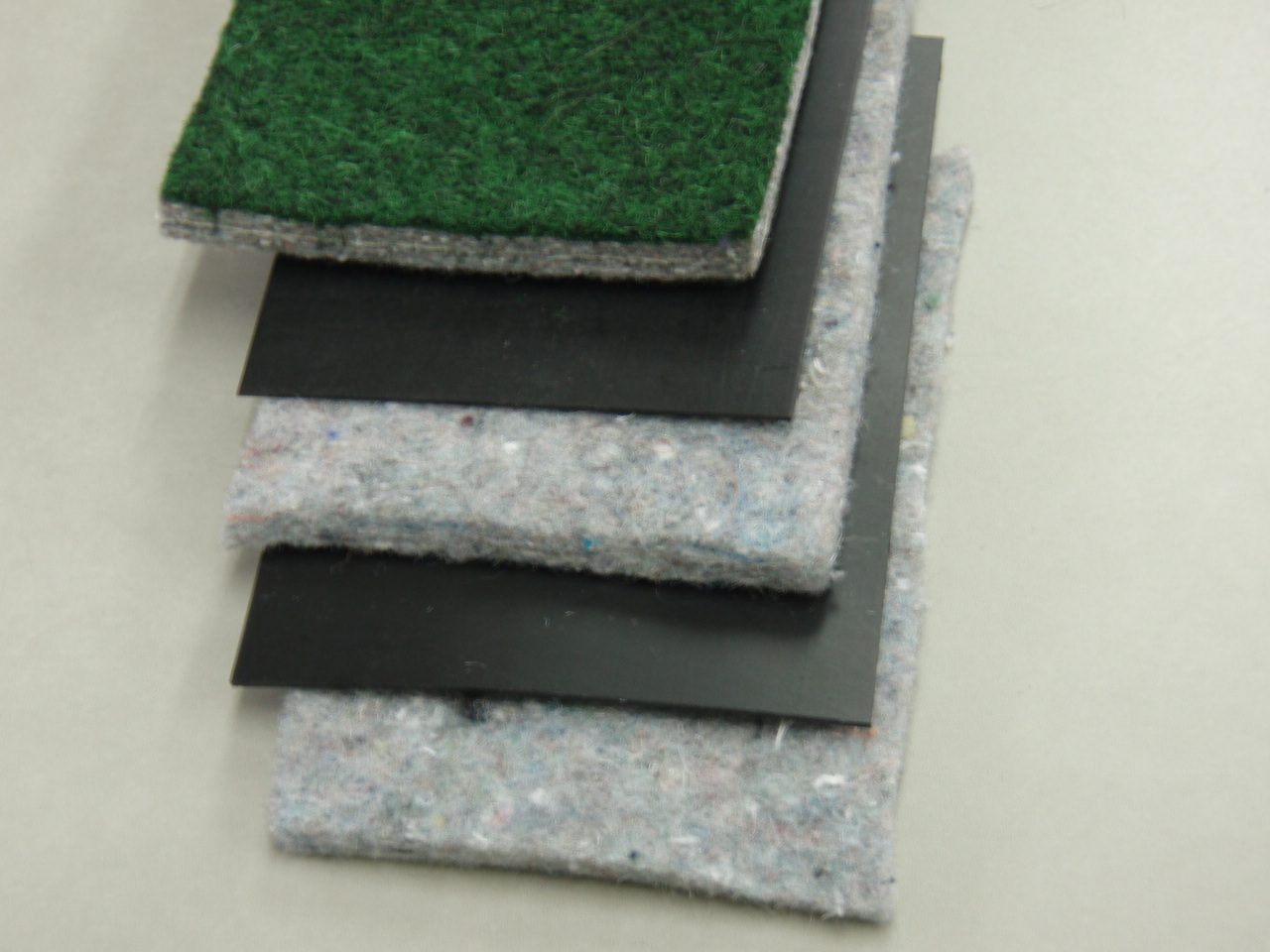

以上の作業を繰り返して、マット・シート・マット・シート・マットの5層構造を作ります。
多層構造により、2重3重の安全性を確保します。
![○○○技術](img/img205.jpg)

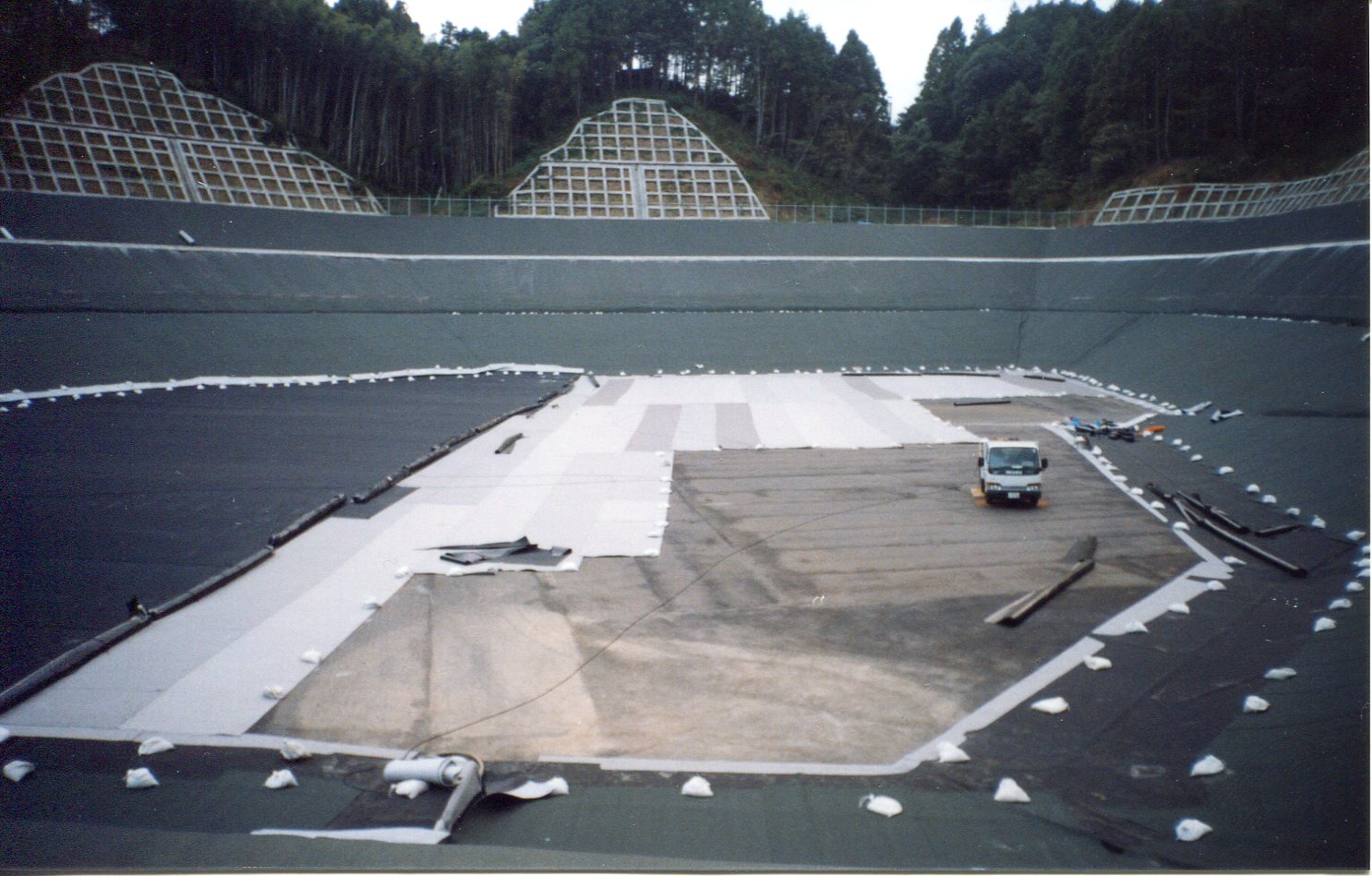

進捗状況
![○○○技術](img/img207.jpg)

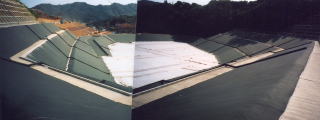

完成状況
5層構造
<検査状況>
(現地での接合部は全て検査を行い、品質を管理します)
![○○○技術](img/gennbasetugoubukaatukennsa-11.jpg)

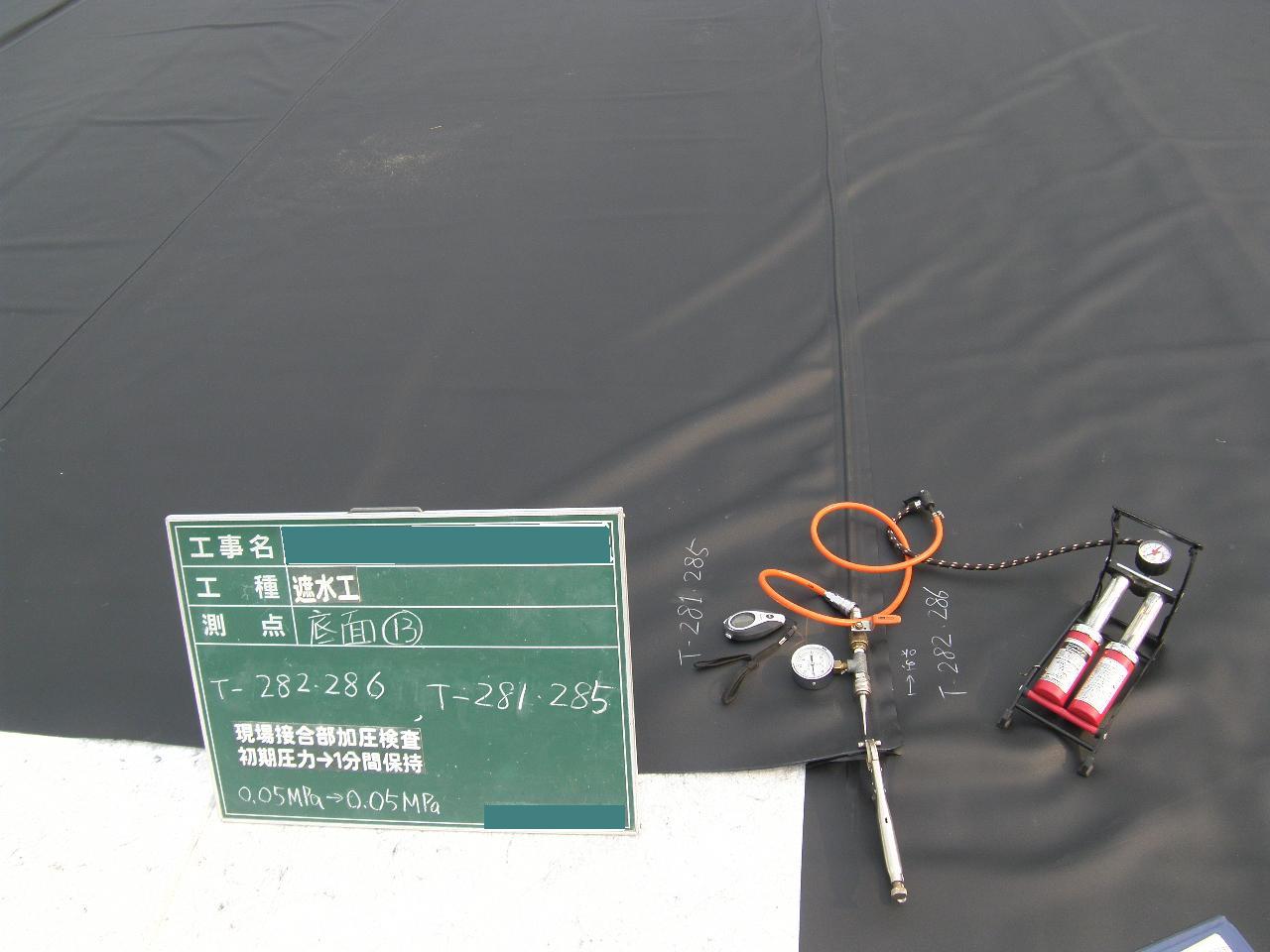

加圧検査1
(2列融着された検査溝へ圧縮空気を供給し、30秒後の圧力低下が基準値内であれば合格です)
![○○○技術](img/gennbasetugoubukaatukennsa.jpg)

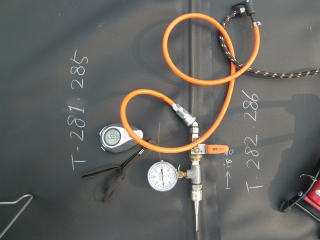

加圧検査2
![免震・耐震・制震技術](img/fuatukennsa2.jpg)

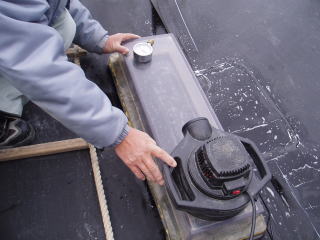

負圧検査
(真空容器内で減圧し、石鹸水を塗った融着部からの気泡が出なければ合格です)
![免震・耐震・制震技術](img/kaatukennsakigu.jpg)

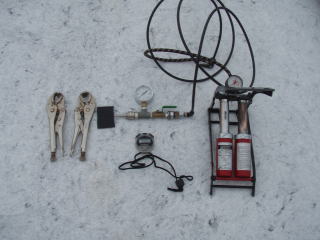

加圧検査器具
![免震・耐震・制震技術](img/yuutyakuki.jpg)

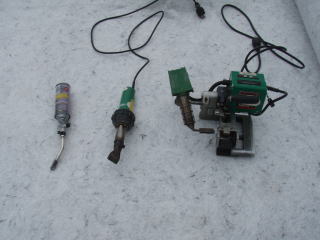

融着機
(ガストーチ、手動式融着機、自走式融着機)
<止水工事>
高圧注入工法
漏水するクラック、打継部へ高圧注入機により止水材を注入します
微細な水みちの隙間に止水材を奥深く充填し、高い止水性を発揮します
![免震・耐震・制震技術](img/uretanntyuunyuu.jpg)

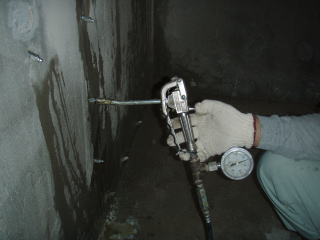

発泡ウレタン注入
![免震・耐震・制震技術](img/kouatutyuunyuupuragu.jpg)

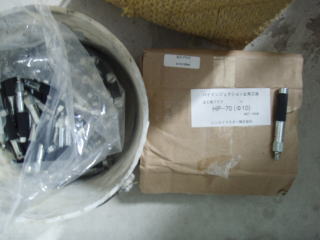

高圧注入用パッカー
(漏水箇所を削孔し、パッカーを挿入します。パッカーを通して高圧注入機で注入します。)
<法枠施工状況>
プラスチック法枠
法面表層の保護・安全・緑化の促進を促し、雨水による浸食防止防ぎます
プラスチック工法の施工手順です
![免震・耐震・制震技術](img/noriwakukumitate.jpg)

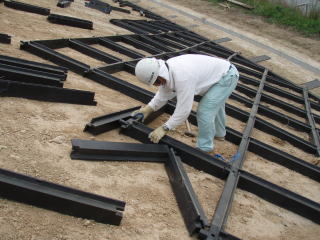

法枠組立て
![免震・耐震・制震技術](img/noriwakukumitateko-na-bu.jpg)

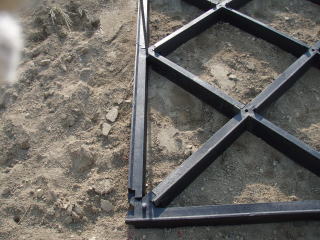

法枠組立てコーナー部
![免震・耐震・制震技術](img/noriwakukuiuti.jpg)

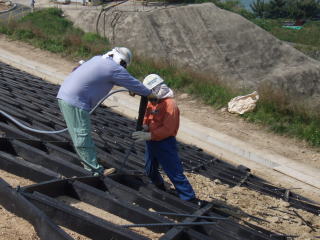

杭打ち
![免震・耐震・制震技術](img/noriwakukumitatekannryou.jpg)

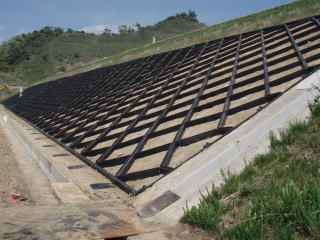

法枠組立て完成
![免震・耐震・制震技術](img/noriwakukyakudomaumetate-1.jpg)
客土間詰め
![免震・耐震・制震技術](img/noriwakudowaseikei.jpg)
![免震・耐震・制震技術](img/noriwakusekoukannryou.jpg)

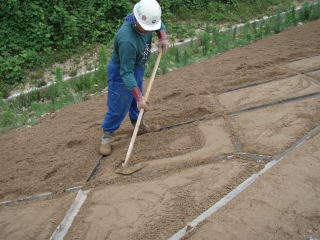

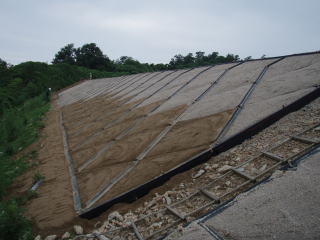

土羽整形

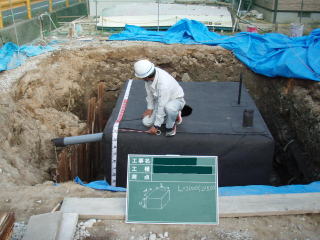

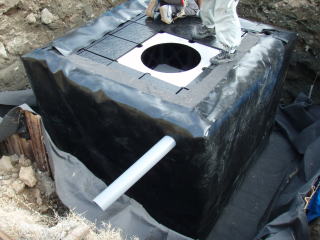

集中豪雨等による水害に対応し、少雨による渇水にも有効利用できる雨水貯留浸透システム
施工事例
![免震・耐震・制震技術](img/tyoryuusou6.jpg)
![免震・耐震・制震技術](img/tyoryuusou11.jpg)
